Охранный контроллер AC-08 предназначен для расширения функциональности системы контроля доступа ParsecNET, позволяя организовать охрану помещений, не оборудованных контроллерами СКУД.

Каждый контроллер AC-08 обслуживает следующие ресурсы:

• 8 охранных шлейфов (при использовании платы расширения — до 16 шлейфов), индивидуально конфигурируемых для работы с сухим контактом или с двумя нагрузочными резисторами (для определения 4х состояний шлейфа).
• 4 программируемых релейных выхода (при использовании платы расширения — до 8 выходов).
• Вход клавиатуры для автономного управления функциями постановки на охрану и снятия с охраны.
• Кроме того, обслуживается тампер корпуса контроллера и контролируется сетевое напряжение и напряжение аккумулятора.
• Количество областей охраны: 1–8.
• Количество охранных зон: 8–16.
• Интерфейс связи с ПК: RS-485 с гальванической развязкой.

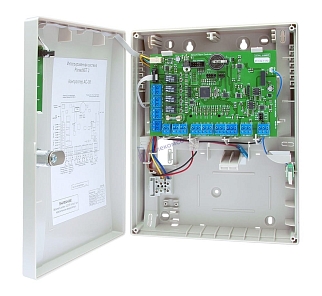

• Исполнение: контроллеры AC-08 поставляются в пластиковом корпусе с источником питания и местом для аккумулятора резервного питания.

Типы зон по принципу работы

• Обычная.
• 24-часовая.
• Пожарная (24-часовая, отличающаяся типом тревоги).

Для каждой зоны (шлейфа) индивидуально программируется инерционность срабатывания, время задержки постановки на охрану и время задержки сигнала тревоги. Кроме того, зона может иметь атрибут «пропуск разрешен». Наличие такого атрибута позволяет поставить область на охрану с пропуском зоны, которая на момент постановки на охрану неисправна или активна (в состоянии тревоги). Пропущенная зона будет ставиться на охрану при очередной постановке на охрану области, в которую она входит.

Контроллер AC-08 конструктивно аналогичен контроллерам доступа NC-1000, NC-5000, NC-32K (поставляется в пластиковом корпусе со встроенным источником питания) и полностью совместим по протоколу обмена, что позволяет их совместно использовать на одной шине RS-485.

Для корректной работы охранных контроллеров АС-08 рекомендуется на одну линию RS-485 подключать не более 8 охранных контроллеров. При установке более 8 скорость опроса существенно снижается, что негативно сказывается на работоспособности системы.

В случае совмещения на одной линии RS-485 охранных контроллеров АС-08 и контроллеров NC-серии рекомендуется подключать не более 6 контроллеров АС-08 на эту линию.

Иcточник питания

• Источник питания контроллера выполнен в виде отдельного узла и размещается в корпусе под платой контроллера.
• Источник обеспечивает питание контроллера, считывателей, замка и других дополнительных устройств, подключаемых к контроллеру, а также заряжает и контролирует заряд аккумулятора резервного питания.

Подключаемое оборудование

• 8 охранных зон
• Расширитель NMI-08 на 8 дополнительных зон
• 4 программируемых релейных выхода
• Расширитель NMO-04 с 4 дополнительными реле
• Клавиатура AKD-01 для управления режимами охраны

Основные характеристики

• Габаритные размеры корпуса 290×230×85 мм
• Вес брутто/нетто 1691г/1419г
• Температура 0...+55 °C
• Влажность 0...90% Без конденсата
• Количество областей охраны 1...8
• Количество зон 8...16
• Количество реле 4...8
• Интерфейс связи с ПК RS-485
• Не более 8 охранных контроллеров
• Скорость обмена 9600 бод
• Гальваническая развязка шины Да
• Емкость буфера транзакций 1024
• Емкость базы данных пользователей 768
• Напряжение первичного питания 220 (+/- 10%) В Переменный ток
• Напряжение вторичного питания 12 В Постоянный ток
• Максимальный потребляемый ток Нe более 100 мА
• Вход охранного датчика Нормально замкнутые контакты Определение 2-х или 4-х состояний линии
• Вход тампера корпуса Нормально замкнутые контакты
• Режим работы Круглосуточный
